定制环氧树脂滴胶贴纸：面向实际使用场景的树脂滴胶徽标标签

定制环氧树脂圆顶贴纸是经印刷并模切的标签，顶部覆有一层透明浇注树脂圆顶层，止于切割边缘。环氧树脂适用于平面、室内及短寿命的部件。户外、弧面或长寿命的品牌部件，应先用脂肪族聚氨酯打样，经批准后再投入生产。

谁会购买定制环氧树脂滴胶贴纸，它们适用于哪里？ ↑

最稳定的买家是B2B品牌方、包装工程师和采购团队，他们来自电子、家电、工具、汽车和体育用品行业。他们希望标识看起来是产品本身的一部分，而非纸质标签。印刷行业的 圆顶贴纸指南^[1] 将圆顶用于设备铭牌、序列号标牌、车辆徽标和安全帽。在批准品牌徽章前，应先确认其在目标产品表面上的预期使用寿命。

第二类买家是促销和包装领域的采购方。他们在钥匙扣、U盘、饮具、笔和礼盒上添加圆顶，让赠品看起来更显高档。另有一小部分独立创作者和复古电脑改装爱好者，他们会小批量购买机箱徽章和收藏品。

将此表作为打样起点，不能保证性能。树脂应根据日晒、热量、弯曲和预期使用寿命决定，而非目录页面上的产品名称。

为何样品看起来完美，滴胶标签之后仍会失效？ ↑

问题： 样品送达时，环氧和聚氨酯滴胶看起来同样有光泽。一家 标签制造商的树脂对比^[4] 指出，两者在大约第一个月内难以分辨。之后，环氧树脂开始失去光泽、泛黄、变硬、收缩和卷曲。

为何影响严重： 失效发生在标签已贴到产品之后。一项 聚氨酯与环氧树脂对比分析^[5] 警告称，即使少量日光也能使环氧层在“仅使用几个月后”变黄或变褐。白色和浅色底材最为明显。配套的 3D徽标贴纸判别指南^[6] 补充称，即使仓库没有直射阳光，单靠热量也能使环氧滴胶变成琥珀色。这种变色不可逆。

收缩会造成第二种失效。树脂收缩时会抬起标签边缘。客户往往归咎于胶黏剂，但 同一项对比 将原因归于滴胶材料。在大曲面上，一篇 常见滴胶贴纸问题综述^[7] 指出，滴胶会沿边缘剥离，“无论所用胶黏剂强度如何”。

解决办法： 按用途而非产品名称来规定标签。要求供应商以书面形式注明树脂化学成分，在最终基材和油墨上打样，并且只有整体结构通过检查后才批准量产。批准前，请检查整体结构是否存在变黄、起泡、附着力差及圆顶不均匀等问题。

环氧树脂滴胶贴纸究竟是什么？ ↑

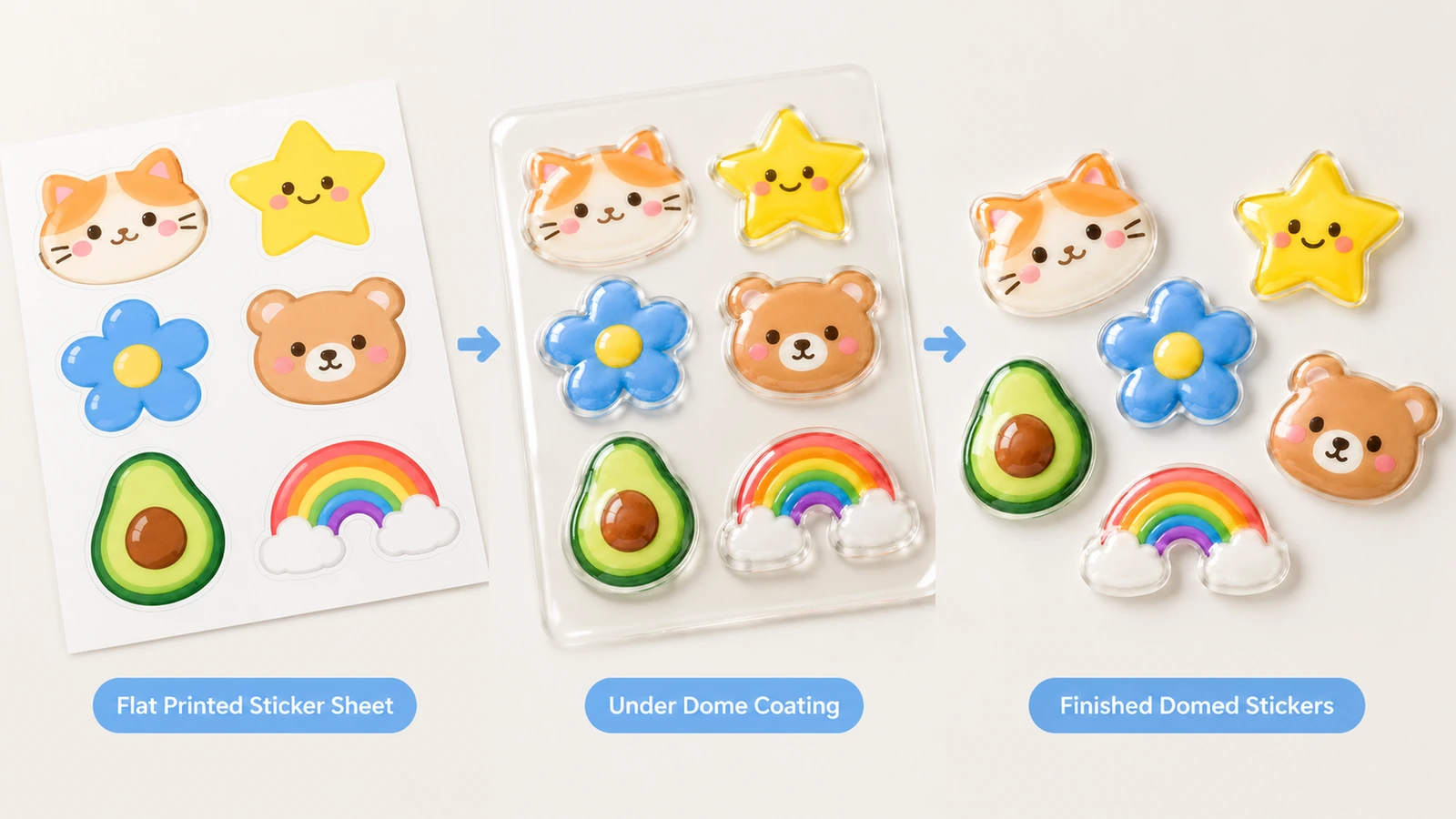

滴胶贴纸由4层构成：印刷面材（通常为乙烯基或聚酯）、压敏胶黏剂、离型底纸和浇注于顶部的树脂。树脂可以是双组分或 UV 固化型。它会流平至模切边缘，在那里由表面张力固定并形成透镜。浇注过程中，底纸很重要。 3M 标签材料 7903FL 数据表^[9] 说明，其4.0密耳聚酯底纸“不会变形，并在滴胶过程中提供平滑表面”。

“环氧滴胶”常是品类名称，而不是化学体系描述。 StickerApp 的环氧贴纸页面^[10] 称，这类贴纸涂有聚氨酯树脂，最适合平整光滑表面。由于一个名称可能涵盖三种树脂体系，请遵循 4OVER4 指南中的规则：若供应商不愿说明所用树脂，应将该标签视为室内产品。

可读性取决于透镜。根据同一指南，曲面会放大“位于其肩部之下的任何内容”。因此，细小文字、细线和小型序列号数字应置于远离边缘的平坦中央区域。尺寸越小，平坦区域越少，因此应在实物样张上确认最终尺寸和最小文字高度。

上述范围是第三方页面的参考值，并非本产品承诺。最小起订量、生产时间和单价会在审查设计文件后逐单报价，本文未公开这些数值。胶黏剂选择是买家最常低估的字段。纹理或涂层外壳必须在量产部件上做剥离检查，因为样板面板上的结果无法直接转移。

如何定义规格、打样并批准滴胶贴纸订单？ ↑

第1步：记录使用场景

记录基材、室内或户外暴露、任何受热情况、弯曲情况和预期使用寿命，然后让这些事实决定树脂。一份 设备制造商的滴胶树脂概述^[11] 如此表述：环氧树脂通常更适合室内硬质产品，而聚氨酯通常用于户外、柔性或受 UV 照射的产品。有一条规则没有例外：滴胶部件绝不可通过覆膜机、热压机或烘箱。若流程中任何步骤涉及热，应改选印刷户外乙烯基。

第2步：预检设计文件

提供带闭合模切线和已确认 Pantone 参考色的矢量 AI 或 PDF 文件（位图设计使用 PSD）。尽可能圆化尖角。一篇 滴胶生产错误解析^[12] 解释称，直角和尖点处的表面张力不稳定。在这些位置，树脂要么溢出轮廓，要么回缩而露出印刷图案。包含许多分离元素或细窄连接桥的版式需要更多点胶点位，从而提高废品风险。

第3步：在最终材料上打样

在计划用于量产的准确油墨、薄膜和涂层上浇注测试件。如设备制造商概述所述，这些材料会改变润湿性、附着力、透明度和固化。快速筛查工具是来自 Polinal 对比的指甲测试。按压滴胶中央。若压痕在约十几秒内消退，说明可能是柔性聚氨酯；若压痕永久保留，或表面硬到无法压出凹痕，则可能是环氧树脂。还应索取树脂数据表，因为报价中的“柔性”或“抗 UV”等字样无法通过测试验证。

第4步：控制印刷、模切和浇注

浇注前油墨必须完全干燥。仍然潮湿的水性油墨是分层的常见原因。模切边缘必须干净，因为毛刺和残留废料会导致溢胶或缺口。生产错误解析警告称，混合比例出现1–2%误差即可毁掉一批产品。建议将浇注区域保持在约22–24°C，相对湿度低于约40–45%。固化时间取决于树脂体系，并按每笔订单确认。标签完全固化前不得堆叠或受压。

第5步：放行前检验

在签署样张前约定这些检查。任何未通过的批次都应整批报废，而非挑选分拣。剥离测试可确认一致性，但不能预测户外使用寿命。

第6步：在交货说明中写入施工规则

使用异丙醇或庚烷清洁表面，在室温或更高温度下贴合，并从中心向外压实。 3M 7903FL 数据表 警告称，低于50°F（10°C）的表面会使胶黏剂过硬，无法实现充分接触。滴胶正面是密封的，但底面不是。水“是从胶黏剂边缘进入，而不是穿过滴胶”。因此，脏污或打蜡表面的边缘翘起属于安装问题，而非防水失效。

第7步：包装、记录并规划复购

用隔页或装袋方式包装贴纸，避免运输途中滴胶彼此受压。每批记录应包括批号、指定树脂（脂肪族聚氨酯或特定环氧等级）、固化记录、液态树脂的 SDS，以及用于匹配复购订单的留存浅色样品。对于在美国销售的商品， FTC“美国制造”指南^[14] 仅在最终组装、所有重要加工以及几乎所有组件均来自美国时，才允许使用无条件声明。

环氧树脂、聚氨酯、UV固化或平面乙烯基：哪种适合您的应用？ ↑

以下对比按工艺而非营销名称区分各种方案。买家常会看到它们都以“环氧滴胶”出售。

关于耐候性的说法需要谨慎看待。其中一份 双组分聚氨酯规格页^[18] 报告称，经受500小时紫外线与水的双重暴晒后未出现明显劣化。该结果仅适用于聚氨酯，不得出现在环氧树脂订单上。

若是短期室内活动或平面铭牌，且可以接受数月后出现颜色变化，可以选用环氧树脂。对于品牌部件、户外产品和轻微弧面，应先对聚氨酯进行打样。只有在并排比较两份样品后，才应改用环氧树脂。

2026年的哪些标准和规则会影响滴胶标签订单？ ↑

ASTM D3330/D3330M-04/2025测量的是压敏胶黏剂的剥离附着力，而非滴胶本身。 UL 969 第6版^[19]于2025年发布，涵盖用作永久铭牌或标识的标签。它会综合评估面材、油墨、胶黏剂和贴合表面。促销贴纸不会仅因使用环氧树脂或具有防水性便获得认证。3M 7903FL材料清单（UL 档案 MH11410，CSA 档案 99316）仅涵盖该材料本身，不涵盖基于该材料制作的定制滴胶。

化学品法规如今也延伸至胶黏剂层。根据 TSCA 第8(a)(7)条，胶黏剂制造商和进口商必须申报自2011年以来使用的所有 PFAS，包括加工助剂和隐性添加剂（PFAS 更新 2026^[20]). 40 CFR CFR § 751.407^[21] 自6年2025月3:1日起禁止在胶黏剂中使用 PIP（3:1），并在31年2026月3:1日后禁止分销含该物质的制品。欧盟包装法规的关键条款自12年2026月起适用。第12(8)条禁止误导性可持续性标签（Gleiss Lutz^[22]）。因此，应从包装标签中删除未经证实的“环保环氧”表述。

滴胶标签采购要点 ↑

• 一旦涉及日晒，环氧树脂便是室内树脂 ——会在“一两个季节内”变成琥珀色（来源)
• 浅色底材最先显现泛黄 ——“仅使用几个月后”即可见（来源)
• 低温表面会阻碍胶黏剂充分接触 ——应在10°C（50°F）或更高温度下贴合（来源)
• 混合容差很小 ——1–2%的配比误差即可报废一批；浇注环境应低于约40–45% RH（来源)
• 据付费报告摘要，滴胶树脂市场正在增长 ——2025年为$1.5十亿，到2034年预计为$2.9十亿，复合年增长率为8.1%（来源)
• PIP（3:1）制品分销即将结束 ——31年2026月后禁止（来源)

准备规划与产品同寿命的定制树脂滴胶贴纸吗？ ↑

优质滴胶标签始于明确的规格，而非目录名称。定义表面、暴露条件和使用寿命；以书面列明树脂；仅批准使用最终材料制作且通过已约定验收检查的样品。范围明确后，最小起订量、生产时间和价格将按订单确定。 发送您的设计文件、目标表面照片和使用场景详情，以申请报价和生产前样品。
