橡胶贴片的最佳背胶：逐基材指南

快速结论： 橡胶贴片的最佳背胶取决于贴片所贴的表面，而不是贴片本身。在干净的尼龙、聚酯和裸金属上，请使用耐增塑剂的丙烯酸转移胶带。在有纹理的 PP 或 PE 塑料上，请使用低表面能（LSE）改性丙烯酸胶。在会随温度胀缩的弯曲硬质制品上，请使用丙烯酸泡棉胶带。凡需经过洗衣机清洗的物品，请勿使用胶带，而应将贴片缝制上去或热封。

为什么优质贴片会在 3 周内脱落

您订购了带即撕即贴背胶的软质 PVC 贴片，把其中一枚压在尼龙背包或塑料箱上，看起来效果很好。几周后，一角翘起。灰尘会钻进边缘，到了季末，贴片可能已经脱落，或在原处留下一圈黏糊糊的残胶。多数情况下，问题并不在贴片本身，而是胶粘剂与表面不匹配、施工时温度过低、在胶层尚未完全浸润前就进行了测试，或增塑剂从 PVC 中缓慢迁出，使胶层逐渐软化。

代价不容小觑。粘接失败的表现包括：退回的包袋、效果不佳的产品照片，或换用不同背胶并重新打样后的复购订单。搜索“最佳背胶”的买家通常希望找到一种处处适用的胶带，但这种胶带并不存在。真正有效的是一套简明的决策流程：确定基材，选择与之匹配的胶粘剂化学体系，做好表面处理，给粘接留出足够时间，并判断何时胶带并不是合适的工具。本指南将依照这一流程，逐一讲解六种常见表面。

橡胶贴片上的背胶究竟是什么

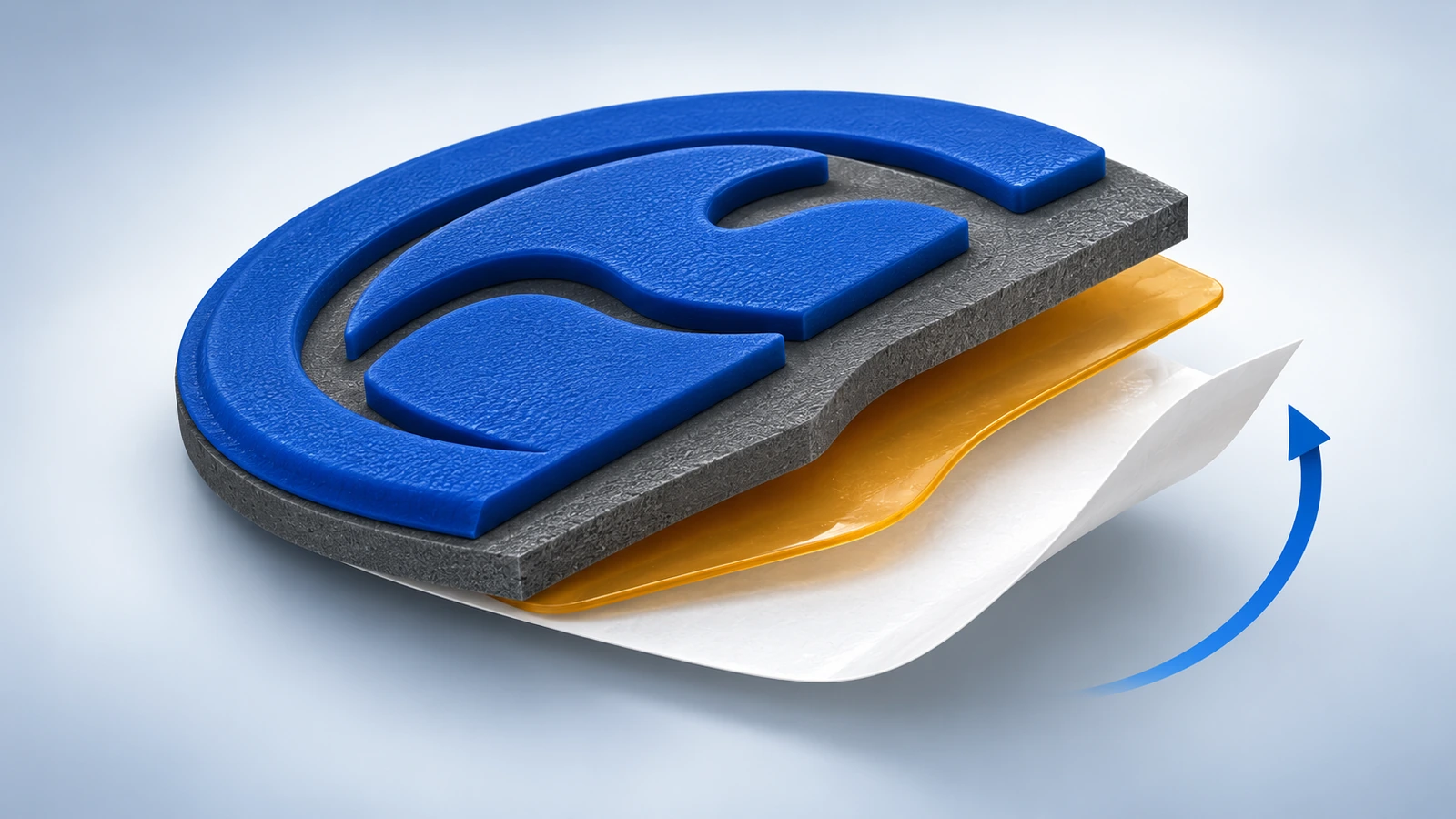

一枚即撕即贴的橡胶贴片在标识下方有 3 层结构：模压 PVC 底材、压敏胶（PSA）和离型衬膜。PSA 并不像胶水那样固化。它是一层永久保持柔软的黏性薄膜，在压力作用下会流入表面的微观纹理中，而且粘接强度会随其流动而提高。胶带厂商将这一过程称为“wet-out”（浸润）。

胶粘剂主要有三种结构。其中第一种是 转移胶带 ，是一层裸胶膜，通常厚 0.05–0.13 mm（2–5 mil），直接压合到贴片上。第二种是 双面胶带 ，在一层薄的纸质或薄膜载体两面都涂有胶，使模切更加干净。第三种是 泡棉胶带 ，在丙烯酸或 PE 泡棉芯两面都涂有胶，泡棉芯通常厚 0.4–1.1 mm，因此能够填补缝隙并吸收形变。

决定某种结构能否在特定表面上发挥作用的，有两个特性。

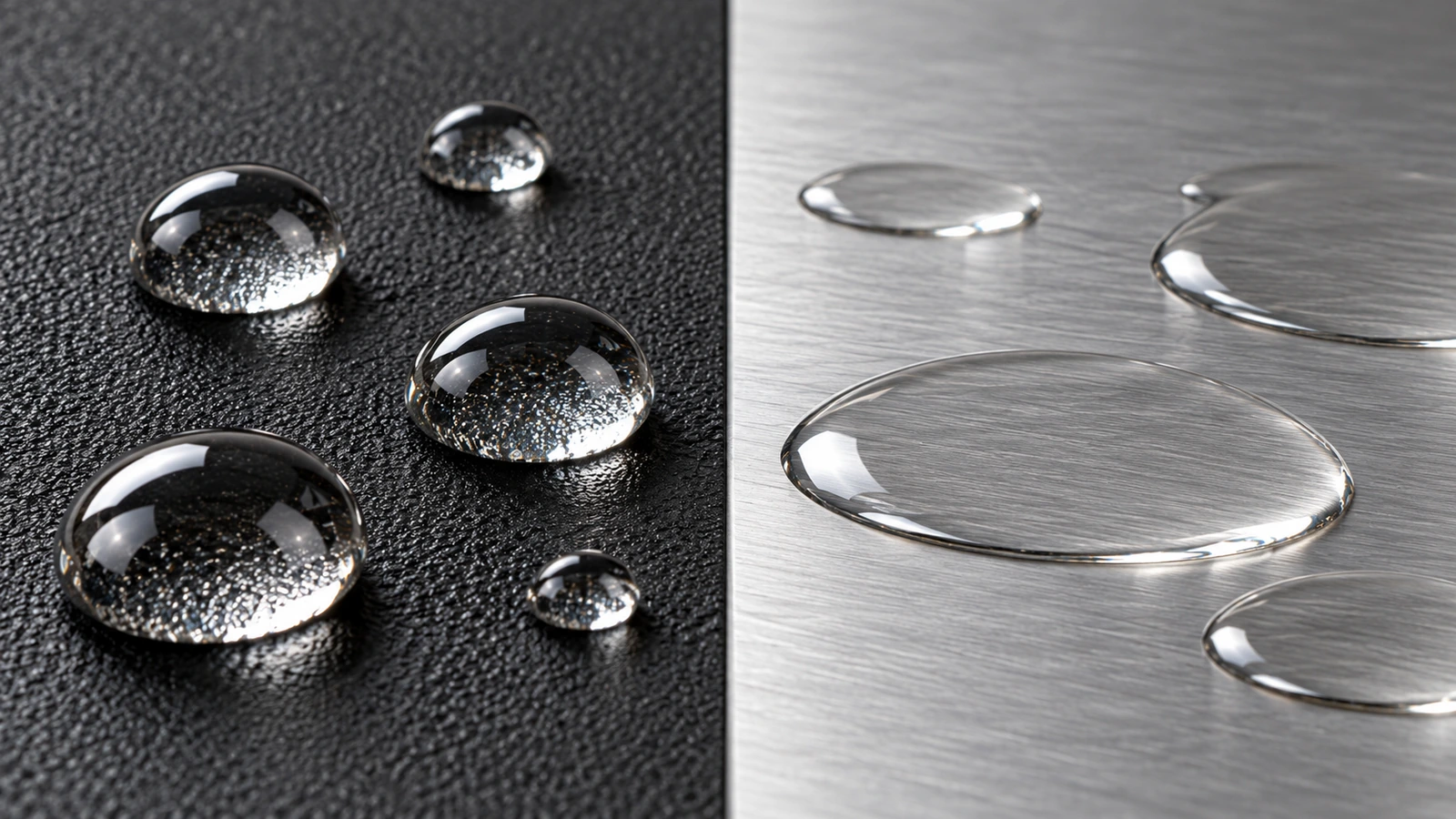

表面能。 表面能以达因/厘米为单位，描述液体在表面上铺展的难易程度。水滴在低能塑料上会收缩成珠，在洁净金属上则会铺开，胶粘剂的表现也是如此。常见的近似参考值为：聚丙烯约 29–31 达因/厘米，聚乙烯约 31，ABS 约 42，聚酯（PET）约 43，尼龙约 46；洁净钢材或铝材则达数百。通用丙烯酸胶通常在约 36–38 达因/厘米以下就表现不佳。这一阈值正是标准胶与 LSE 胶的分界线。

增塑剂耐受性。 软质 PVC 的柔韧性来自增塑剂，增塑剂会缓慢迁移到与 PVC 接触的胶层中。胶层随之软化、边缘渗出、剪切强度下降，有时还会泛黄。橡胶基胶粘剂最容易受影响，而专为 PVC 配制的特种丙烯酸胶耐受性要好得多。增塑剂的化学成分同样受到监管： 美国 CPSC 限定八种邻苯二甲酸酯各自的含量不超过 0.1%^[1] ，适用于儿童玩具和儿童保育用品中可接触到的增塑化部件。因此，增塑剂体系既关系到粘接性能，也关系到合规文件。

如何按表面为橡胶贴片选择最佳背胶

步骤 1：进行 10 秒水滴测试。 在将要接触贴片的确切表面上滴一滴水，也就是面料的涂层面或零件的成品面。若水滴收缩成紧密的球形，则应视为低表面能，需选用 LSE 胶粘剂。若水滴铺展开来，标准丙烯酸胶通常即可满足要求。如果供应商规格需要数值，可以使用达因笔获取数字读数。

步骤 2：将基材与背胶相匹配， 请参考下文指引。

尼龙包袋与背包

胶粘式橡胶贴片用于尼龙包袋是最常见的需求，也是最常见的失败情形。裸尼龙的适应性中等，约为 46 达因/厘米。不过，包袋面料很少是裸露的。大多数包袋布带有聚氨酯背涂层，许多面料还带有防泼水（DWR）或有机硅柔化整理。这些整理可能把表面能降到 LSE 范围，使胶粘剂收缩成珠。织物的编织纹理还会减少接触面积。

请指定更厚、高初粘性的 LSE 级丙烯酸胶，厚度约为 0.13 mm（5 mil），而非 0.05 mm。请将其涂在平整面板上，不要跨越接缝或折痕。对于每次装包都会弯折的面板，应把胶层视为定位辅助，并增加一圈周边缝线。

聚酯织物

聚酯的表面能约为 43 达因/厘米，对于未经整理的硬质制品，标准丙烯酸胶即可胜任。限制因素是水洗，而非化学性质。洗涤剂、温水和烘干机的热量都会侵蚀压敏胶。从不清洗的聚酯手提袋、横幅和展示品可以采用胶粘背胶。聚酯服装应当缝制。

皮革

皮革的表现相当于数种不同的基材。经颜料着色并做面层涂饰的皮革，表面封闭，对丙烯酸胶的接受度较好。苯胺革、油脂革、蜡革或“拉蜡”（pull-up）皮革会释放油脂，这些油脂迁移到胶层中会破坏粘接，有时几天内就会失效。绒面革和磨砂革几乎没有连续的表面可供粘接。

除经涂饰的皮革外，缝线或铆钉都是可靠的选择。如果必须使用胶粘剂，请在同一皮料批次的边角料上进行测试，并留意贴片边缘是否出现发暗，这表明油脂正在迁移。

有纹理的塑料（箱体、行李外壳、冷藏箱）

模压 PP 和 PE 外壳同时存在两个问题：表面能低，以及纹理粗糙，只有凸起部分与胶带接触。普通的薄型通用转移胶带只能抓住凸起部分，其余部分无法粘合。应使用改性丙烯酸 LSE 胶，或表面为 LSE 的泡棉胶带，且厚度要足以流入纹理之中。批量生产 PP 制品时，应在施工前用附着力促进剂擦拭，或对零件进行火焰或电晕处理，以提高表面能。

金属

洁净的铝材和钢材表面能非常高，因此风险主要来自污染和位移，而不是化学性质。加工油、指纹和防锈膜都必须清除。金属的热胀冷缩速率也与 PVC 不同，而且冷金属在施工过程中会凝结水汽。丙烯酸泡棉胶带比薄型转移胶膜更能吸收这种差异性位移，对于在高温车辆与低温仓库之间移动的设备尤其如此。

涂漆表面

涂料本身就是基材，因此粘接强度只能与涂层自身的附着力相当。粉末涂料和有纹理的涂料表面能差异很大，其中一些落在 LSE 范围内。刚涂装完的零件可能会逸出溶剂，使胶层起泡。应等到涂料供应商标明的完全固化时间过后再施工。强力泡棉胶带在撕下贴片时还可能拉起涂层。如果产品日后可能重新贴标，应选用可撕除或中等初粘性的丙烯酸胶，并在测试板上确认撕除后无残留。

应用：温度、压力与 72 小时规则

步骤 3：处理表面。 使用 50:50 to 70:30 的异丙醇与水混合液，以无绒布擦拭，并让表面快速挥发干燥。避免使用会残留表面活性剂或有机硅残留物的家用清洁剂。

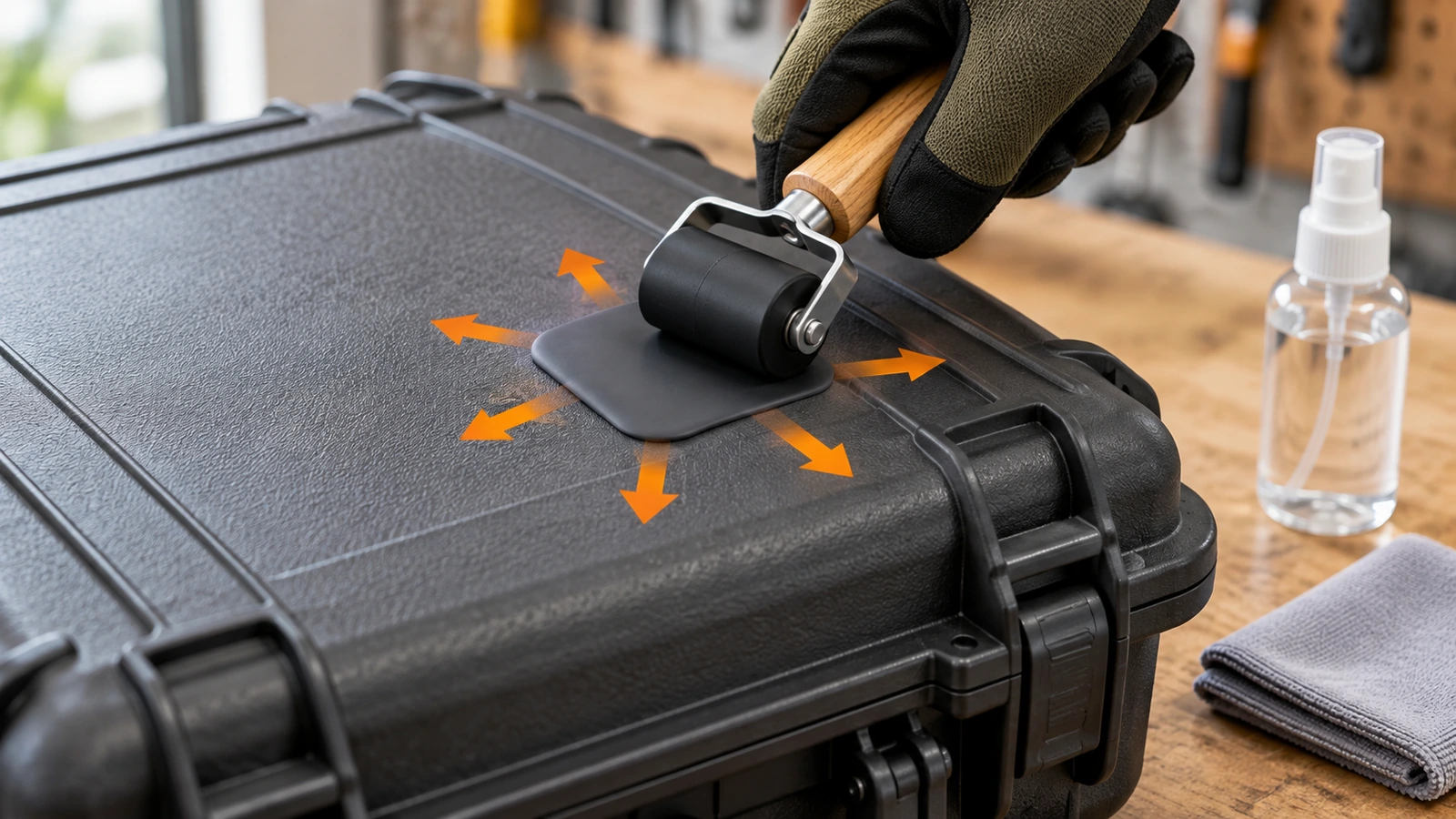

步骤 4：在温热状态下施工，并施加压力。 丙烯酸胶厂商通常建议在约 21–38°C（70–100°F）的温度下施工，且不应低于约 10°C（50°F），因为过冷的胶层过于僵硬，无法充分浸润。请用手压辊从中心向外施加均匀而有力的压力。驱动胶层流动的是压力，而不是时间。若只在有纹理的表面上用拇指轻压，大部分胶层将无法与表面贴合。

步骤 5：在判断粘接效果前先等待。 胶带厂商通常会公布丙烯酸压敏胶的浸润曲线，大致如下：约在 20 分钟时达到最终强度的一半；达到约 90% 的强度通常需要 24 小时；室温下约 72 小时才能达到满强度。在贴合后一小时就撕下贴片测试并据此否定胶粘剂，是最常见的评估失误之一。

步骤 6：在实际零件上验证。 经过 72 小时后，用指甲尝试撬起一角、弯折基材，并把一个样品放在产品实际可能处于的最高温环境中，例如夏季的汽车内饰。如需具体数值，可进行 180° 剥离测试（参照 ASTM D3330 的思路），以获得可比较的剥离力读数。订单的更广泛验收标准，例如尺寸、颜色和表面处理，已在我们的 定制橡胶标签 页面中说明，因此此处不再重复。

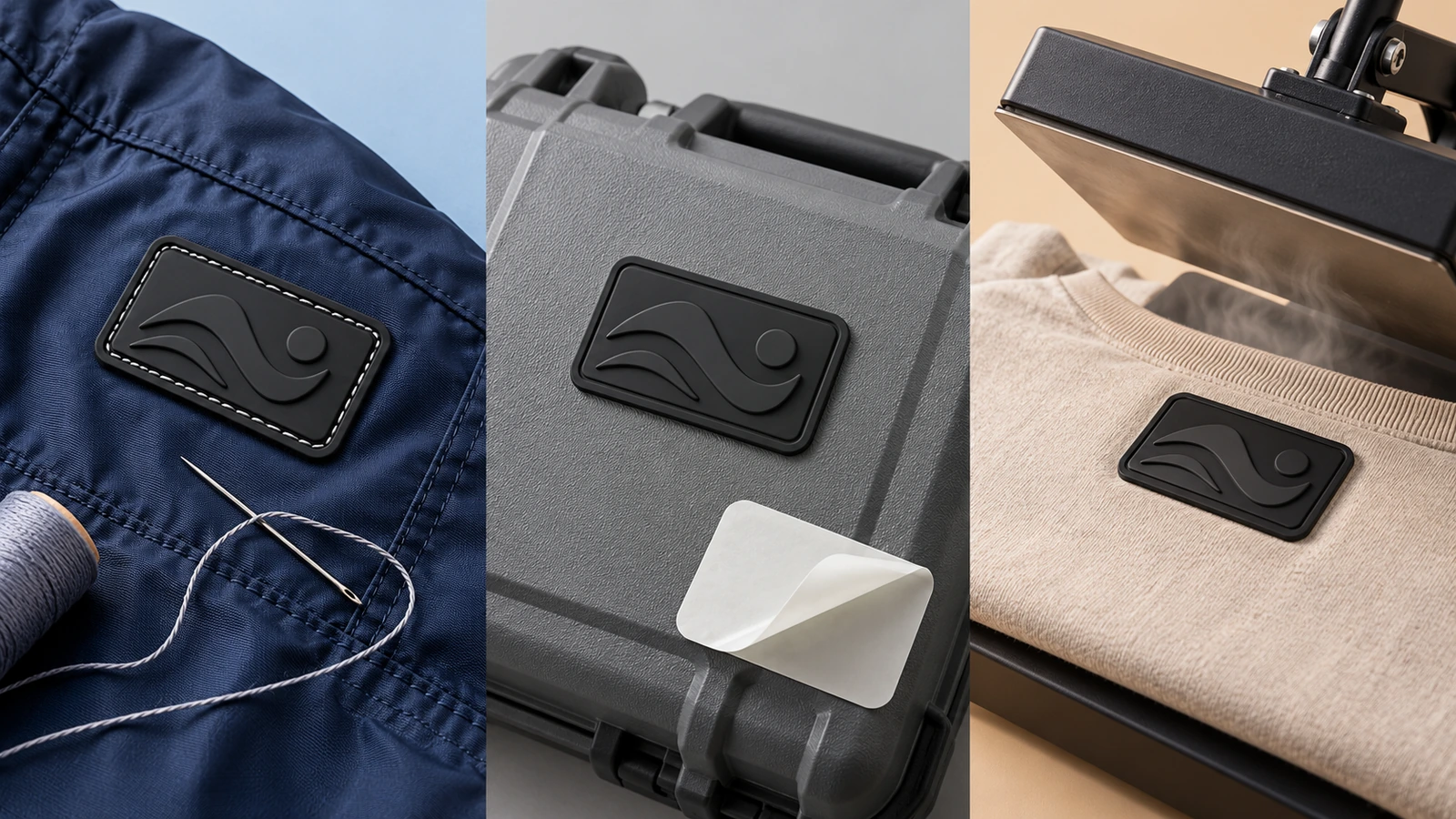

缝制式、胶粘式与热封式橡胶贴片对比

缝制式与胶粘式橡胶贴片的选择，主要取决于两种使用条件（水洗与弯折），以及贴片是否需要可重新定位或可撕除。

缝制 是织物最可靠的机械固定方式，并且能经受洗涤。它需要在贴片边缘模制出缝线通道，还需要操作人员在缝纫机上操作。对于较厚的贴片，应使其远离经常摩擦皮肤的部位。独立的健康类报道指出， 仅标签摩擦就可能刺激敏感皮肤^[2]，即使并无过敏。

胶粘 是最快的方式，无需任何设备。适用于硬质制品、包装、箱体，以及从不洗涤的包袋面板。

热封 使用热熔层压合在织物上，通常在约 150–160°C 的温度下压合数秒，然后冷剥。已发布的应用指南提醒，不要用于含氨纶的弹力织物，也不要用于有纹理的基材。一些材料供应商还建议不要对 PVC 使用高温热封，因为可能导致起泡或翘曲，因此热封通常搭配有机硅，而不搭配 PVC。

胶粘式橡胶贴片能用多久？

没有任何标准规定胶粘式橡胶贴片的使用寿命。您看到的任何单一数字都只是供应商的说法。可以确定的是，哪些因素会缩短粘接寿命，大致按影响程度排列如下：

• 洗涤。 洗涤剂加热量会迅速破坏压敏胶，这也是胶粘剂不适合用于服装的原因。
• 高温。 胶粘剂和软质 PVC 都会随温度升高而软化。一家供应商给出的软质 PVC 舒适使用温度上限约为 45–50°C，而停放车辆的仪表盘温度可能超过这一数值。
• 增塑剂迁移。 这是一个渐进过程，通常是在原本良好的表面上使用数月后才出现失效的原因。耐增塑剂丙烯酸胶可以大幅减缓这一过程。
• 弯折与边缘应力。 贴在每日折叠的面板上的贴片，边缘会逐渐松脱。
• 紫外线与户外暴露。 丙烯酸胶对紫外线的耐受性远优于橡胶基胶粘剂。

实际上，在洁净、坚硬、室内使用的硬质制品上，正确选用的丙烯酸胶可以使用数年。而同样的贴片若用于户外弯折的涂层织物，可能撑不过一个季节。有一家供应商的对比特别指出，在服装类应用中，橡胶标签上的标准 3M-type 型背胶可能在约一年内减弱。请将其视为风险信号，而非实验室结论。

如果您的产品面向儿童用品或加州渠道销售，耐久性只是规格要求的一半。以下实验室筛查清单，例如 SATRA 的 Prop 65 高风险清单^[3] ，这些清单会将塑料和橡胶中的邻苯二甲酸酯标示为低于 0.005% 的未检出水平。该 AAFA 限用物质清单^[4]，其 2026 版英文版发布于一月 28 日（2026 年），是许多品牌筛查辅料时参考的依据。儿童用品还需要进行第三方检测，并依据 CPSIA 框架申领儿童产品证书。^[5].

常见问题

核心要点

• 增塑剂的化学成分同时影响粘接寿命与合规性 — 8 种邻苯二甲酸酯各自的上限为 0.1%，适用于儿童玩具和儿童保育用品（来源）)
• 零售筛查清单对橡胶和塑料辅料的要求比联邦法律更严格 — 邻苯二甲酸酯的未检出限值低于 0.005%（来源）)
• 品牌依据每年更新的限用物质清单筛查辅料。 — 第 RSL 26 版英文版于一月 28 日发布，年份为 2026（来源）)
• 胶粘式即撕即贴贴片不能替代橡胶制品上通过固化粘合的标签。 — 150–200°C、≥1 MPa、10–20 分钟，见专利示例中的记载（来源）)
• 品牌贴片是装饰，不是法定标签。 — 3 项必须披露的信息：纤维成分、原产国和制造商身份（来源）)

结论

没有任何单一胶带适用于所有表面。水滴测试可以告诉您是否需要 LSE 胶粘剂；PVC 本身决定了必须要求耐增塑剂性能；弯折与水洗则提示何时应停止使用胶粘剂，改用缝制或热封。施工时保持温度适宜、充分压实，并在 72 小时后再判断粘接效果。

如果您已确定基材，无论是涂层尼龙包、带纹理的 PP 箱体，还是粉末涂层工具箱，请连同设计稿一并发送。我们会为您推荐背胶，并针对您的实际零件提供测试样品报价。欢迎查看我们的 自粘软质 PVC 橡胶标签 ，即可开始报价。
